第62讲 标准零件的使用方法（十一）模架

　如【图1】所示，模架的作用是使上模、下模保持正确的关系。

　模架是由上模座、下模座、导柱、导套构成的组件。
　上模一般是凸模，下模一般是凹模，若考虑凸模-凹模的关系，凸模-凹模通过固定销（定位销）安装在模架导向上，由此来保持凸模-凹模的关系（参考【图1】）。

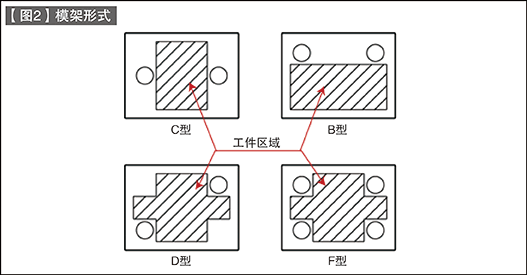

　模架有【图2】所示的4种形式。

　C形（中间导柱）是负载中心位于中央的模具，适合可在前后作业的情况。常用于单模的落料冲裁、打孔、弯曲等加工。
　B形（后柱型）模架在左右和前方均无限制，其结构最利于单模作业。此外，这种形式在机械手加工中不会对进给杆及杆臂的通行造成阻碍，因此也常用于这种用途的模具。其缺点是较重部分仅靠单侧支撑，前方有下降的趋势，但精度上则没有问题。
　D形（对角柱型）多用于较小的连续模等自动化模具。
　F形（四柱型）是在四角配置导柱的类型，对保持模具精度最具可靠性。但另一方面，由于导柱会造成阻碍，在单模作业的模具中作业比较困难。因此，这种类型更适合连续模。

　【图3】所示为导柱的主要形态。
