第5讲 冲裁加工的间隙

 单边间隙是指【图1】中凸模与凹模之间的间隙。

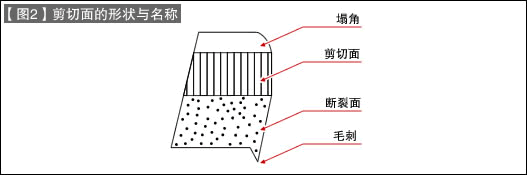

当间隙较大时，冲裁所需的力较小，但【图2】中剪切面塌角及断裂面的倾斜会变大。

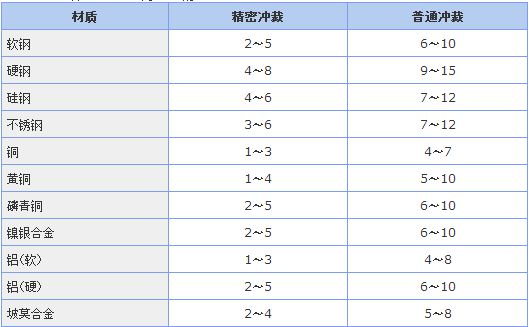

　【表1】中列出了冲裁加工的单边间隙的数值。■【表1】按材质区分的冲裁间隙（相对于板厚的％

1.常规冲裁板厚越厚时，采用较大数值。

2.冲裁条件较好的圆孔等采用较小数值。

3.冲裁条件较差的角部等采用较大数值。

4.厚板、硬质材料采用较小值时易产生二次剪切。

5.裁断加工采用较小数值（如果可能应采用精密冲裁）。
虽然过去曾流行配合间隙均一化的观点，但最近认为，根據冲压条件的变化，相应得调整配合间隙，不仅可提高凸凹模的耐磨耗性，同时亦是种防止产品形变的对策。
